À quoi servent les normes de tuyauterie industrielle ?
Définition et rôle des normes
Dans l'industrie, est un document technique de référence élaboré par des experts et validé par des organismes officiels sectoriels, nationaux ou internationaux comme :
Ces référentiels définissent les critères de qualité, de sécurité et de performance des installations d'un site industriel.
Les normes de tuyauterie industrielle encadrent l'ensemble du cycle de vie des équipements :
- Dès la conception, elles imposent des méthodologies de calcul pour dimensionner correctement les tuyauteries selon les contraintes de pression et température.
- Pour la fabrication, elles spécifient les caractéristiques des matériaux admissibles et leurs traitements. Les assemblages, particulièrement les soudures, font ainsi l'objet d'exigences strictes concernant les procédés et les qualifications des opérateurs.
- Les méthodes d'inspection sont également codifiées, qu'il s'agisse de tests hydrostatiques ou de contrôles non destructifs.
Ces référentiels constituent ce faisant un langage technique commun pour tous les acteurs de la filière, depuis les bureaux d'études jusqu'aux exploitants.

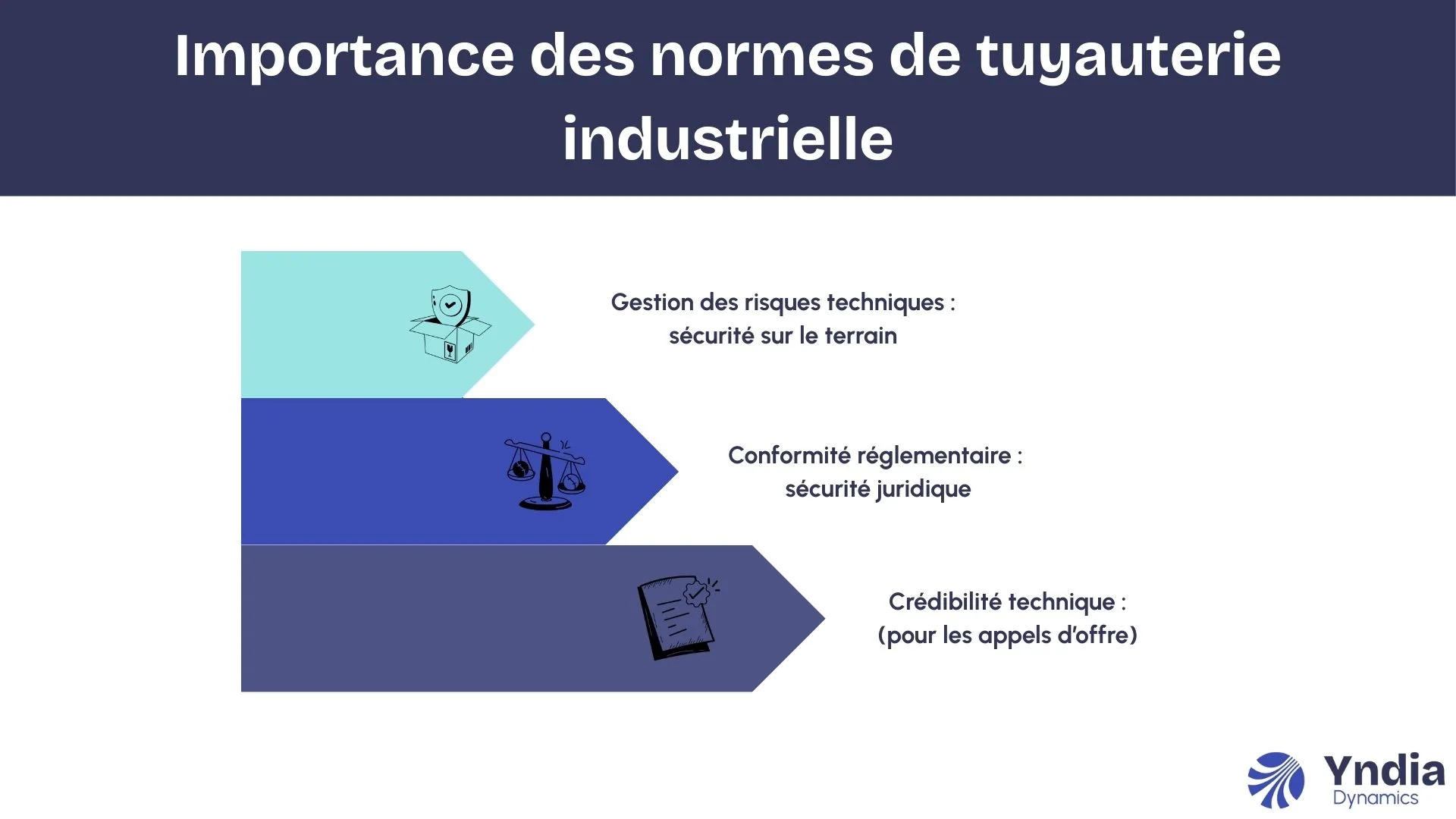

Pourquoi les normes de tuyauterie industrielle sont-elles si utiles ?
Premièrement, elles contribuent significativement à la gestion des risques techniques. Une tuyauterie conçue en bonne et due forme présente une résistance optimale aux contraintes qu'elle subira durant son exploitation. Vous diminuez ainsi considérablement les risques de ruptures, de fuites ou de défaillances prématurées. Et à l’évidence, dans des secteurs où vous transportez des fluides toxiques, inflammables ou radioactifs, cette fiabilité devient d’autant plus impérative.
Deuxièmement, quand vous adhérez aux normes, vous assurez la conformité réglementaire de vos installations vis à vis notamment des normes relatives aux ICPE, à la DESP ou aux sites Seveso. Leur application constitue donc un préalable à l'obtention des certifications de sécurité industrielle elles-mêmes nécessaires à l’obtention des autorisations d'exploitation. Cette conformité vous apporte également une sécurité juridique en cas d'incident, car c’est la preuve que vous avez agi avec diligence.
Troisièmement, la maîtrise des normes confère à votre entreprise une crédibilité technique et facilite votre accès aux appels d'offres dans les secteurs réglementés. Les donneurs d'ordres, particulièrement dans l'énergie ou la défense, exigent systématiquement des garanties quant au respect des standards internationaux. Si vous ne pouvez pas démontrer votre maîtrise des normes, vous vous verrez rapidement écarté des consultations, quelle que soit votre compétitivité tarifaire.
Quelles sont les normes de tuyauterie industrielle ?
EN 13480 – Tuyauteries métalliques industrielles
La norme européenne harmonisée EN 13480 n’est ni plus ni moins que le référentiel fondamental pour la tuyauterie industrielle en Europe. Divisée en plusieurs parties complémentaires, elle couvre l'ensemble des aspects techniques depuis les matériaux jusqu'aux inspections finales. La partie 3, consacrée à la conception et au calcul, définit les méthodologies essentielles pour déterminer les épaisseurs, contraintes admissibles et coefficients de sécurité selon les conditions d'exploitation.
La conformité à cette norme est obligatoire pour tous les équipements relevant de la Directive Équipements Sous Pression (DESP 2014/68/UE). Son application est de fait systématique dans les secteurs de la pétrochimie, de l'énergie, de la vapeur industrielle et de la chaudronnerie.
L'un des principes socle de l'EN 13480 réside dans sa démarche d'analyse de risques et de catégorisation des tuyauteries selon leur criticité, ce qui permet aux entreprises d'adapter proportionnellement les exigences techniques et documentaires à l'importance de chaque installation.
CODETI – Recommandations professionnelles françaises
Le Code de Construction des Tuyauteries Industrielles (CODETI), élaboré par le Syndicat National de la Chaudronnerie et de la Tuyauterie (SNCT), occupe une place à part dans le paysage normatif français. Sans avoir le statut juridique d'une norme officielle, ce recueil de recommandations professionnelles fait référence dans l'industrie.
Sa valeur ajoutée réside dans son caractère éminemment pratique et son ancrage dans l'expérience terrain. Le CODETI propose en effet des méthodologies d'application concrètes, des solutions techniques éprouvées et des précisions essentielles sur les assemblages complexes, les configurations de soudures spécifiques ou les méthodes de contrôle adaptées.
Bien que non obligatoire stricto sensu, le CODETI est presque toujours intégré aux cahiers des charges des donneurs d'ordres en France. Et ce pour une raison assez simple : il est réputé très complémentaire avec l'EN 13480 ; les méthodes pragmatiques du CODETI aidant à satisfaire les exigences générales de la norme européenne EN 13480.
D'autres normes pertinentes (et codage couleur) pour compléter la liste
L'ASME B31.3 (“Process Piping”), élaborée par l'American Society of Mechanical Engineers, est un standard international incontournable, particulièrement pour les projets d'exportation ou les installations destinées à la sphère anglo-saxonne. Sa philosophie diffère de l'approche européenne, ce qui peut parfois créer des problèmes de compatibilité, mais la maîtriser c’est accéder aux marchés internationaux au-delà de l’Europe.
Il existe aussi des normes à portée moins générale :
- la NF EN ISO 15614 pour la qualification des modes opératoires de soudage ;
- les EN 10216/10217 pour les caractéristiques des tubes ;
- les normes ISO 9606 et EN 287 pour la qualification des soudeurs.
Le codage couleur des tuyauteries rigides, régi par la norme NF X 08-100 en France et l'ISO 14726 à l'international, vous permet d'identifier rapidement la nature des fluides transportés et leur niveau de danger. Vous appliquerez ainsi des couleurs standardisées : vert pour l'eau, jaune pour les gaz inflammables, rouge pour la lutte contre l'incendie, ou encore bleu pour l'air comprimé. Ce codage visuel s'avère essentiel pour la sécurité de vos équipes et constitue une obligation réglementaire dans de nombreuses installations industrielles.
Bien entendu, il faudra faire bien attention à la cohérence entre les différentes normes que vous devez ou décidez de suivre car combiner des exigences issues de référentiels différents sans analyse approfondie peut générer des contradictions techniques, des surcoûts ou des contentieux.
Comment intégrer efficacement les normes dans un projet industriel ?
Dès la phase de conception et d'appel d'offre
Vous devez anticiper l'intégration des normes dès le tout début de votre projet. Dans votre cahier des charges, spécifiez précisément les référentiels applicables, leur édition exacte et leur hiérarchisation si vous en utilisez plusieurs. Ne vous contentez pas de vagues mentions qui pourraient être sujettes à interprétation.
En outre, mettez en évidence les contraintes techniques imposées par ces normes :
- audits de conformité ou contrôles particuliers ;
- qualifications nécessaires au soudage ;
- matériaux spéciaux avec délais d'approvisionnement allongés.
Cet effort d’anticipation vous permettra d'établir un planning et un chiffrage projet réalistes.
C’est aussi un investissement qui vous fera économiser considérablement en évitant les reprises coûteuses et en sécurisant vos délais. Un projet correctement cadré dès sa conception verra son budget maîtrisé ; a contrario une approche approximative qui vous conduira inévitablement à des dépassements.
Pendant l'exécution et la fabrication
Durant l'exécution, respectez scrupuleusement les procédures définies par les normes que vous suivez. Vérifiez les qualifications de vos soudeurs avant le début des travaux et assurez-vous qu'elles couvrent bien vos assemblages. Exigez les certificats de conformité pour tous vos matériaux et confiez vos contrôles non destructifs à du personnel certifié.
Parallèlement, constituez méticuleusement votre dossier technique en y rassemblant toutes les preuves de conformité : plans validés, certificats matières, rapports de contrôle, etc. Ce dossier conditionne non seulement l'acceptation finale de votre installation, mais aussi sa traçabilité future, élément crucial pour la maintenance et les modifications ultérieures.
Centraliser les données de conformité grâce aux bons outils
Avec autant d’exigences normatives, il est fortement conseillé de regrouper toutes les informations sur un même espace numérique. C’est ce que nous vous proposons avec la solution Yndia Dynamics. Mettez sur une même plateforme tous les éléments de votre projet : textes normatifs, plans, documents de traçabilité et rapports de contrôle.
Notre outil ne sert pas qu’à l'archivage, c’est aussi un moyen d’automatiser en partie vos contrôles de conformité car le logiciel vérifie en permanence la cohérence entre qualifications et réalisations, et envoie aux opérateurs humains des alertes sur les échéances réglementaires à respecter.
Autre avantage de taille : générer automatiquement vos livrables normatifs tels que vos dossiers de fabrication, fiches de sécurité ou plans de contrôle. Vous garantissez ainsi la conformité documentaire tout en gagnant du temps.

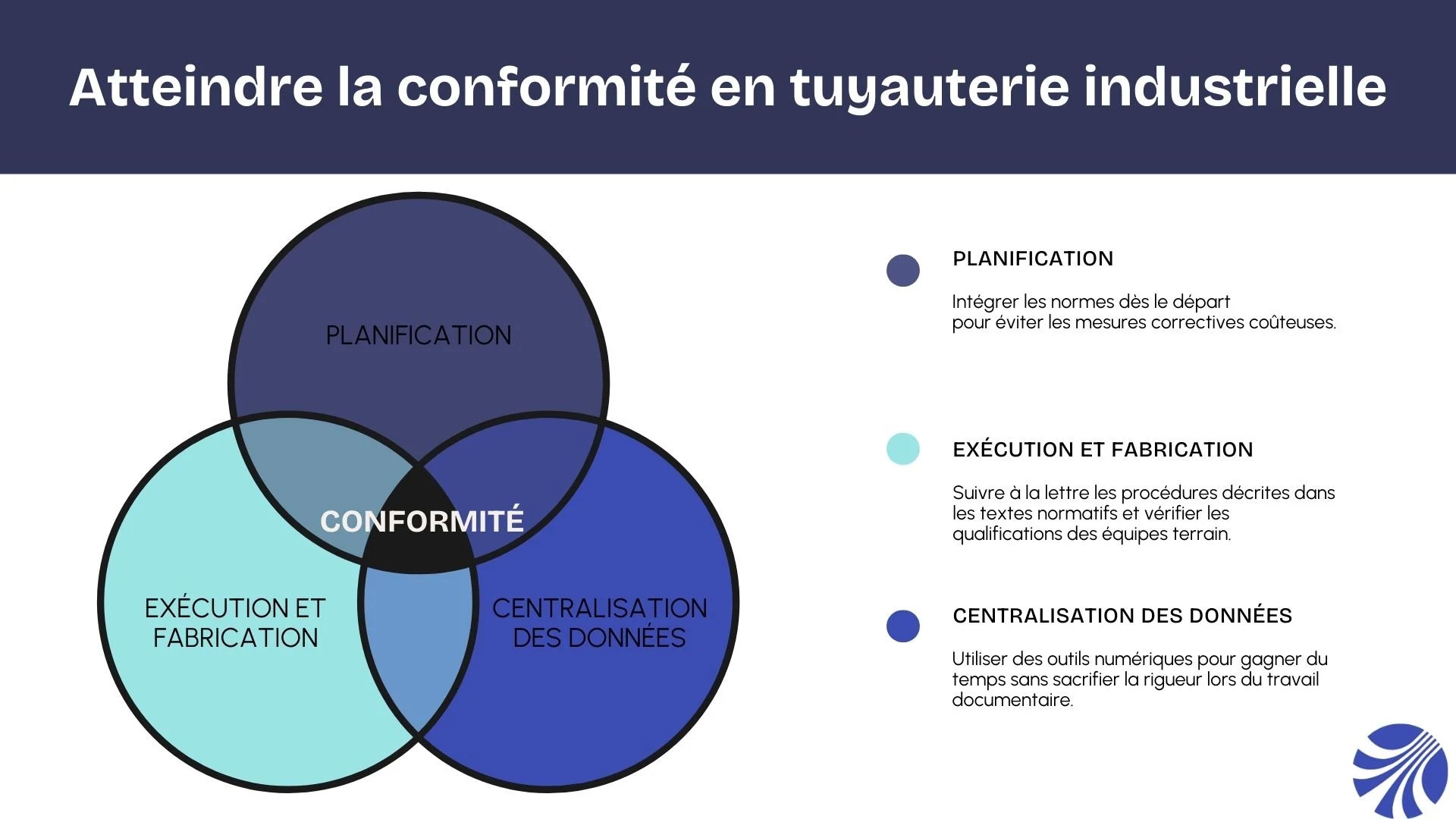

En définitive, pour intégrer efficacement les normes dans votre projet, appuyez-vous sur ces trois piliers : anticipez à la conception, exécutez avec rigueur pendant la fabrication et centralisez vos informations de conformité. Par cette approche, vous transformez une contrainte réglementaire en avantage compétitif pour vos installations industrielles.
